BZ-Beschlag BL-Beschlag mit Sturz
RAM
RM
BH
10
TB
RM
BH
DE
TB
RAM
OFF
95
Maße in mm
Erläuterungen
Gesamtlänge Antriebe
BZ-Beschlag BL-Beschlag
Tore mit Antrieb
Torhöhe bis
2125 (K)
3272
3272
2375 (M)
3522
3522
3000 (L)
4197
4197
Einbau mit flächenbündiger Blende
Weitere Informationen finden Sie
in den Einbaudaten oder fragen Sie
Ihren Hörmann Partner.
Antriebsschienen
K
Kurze Schiene
M Mittlere Schiene
L
Lange Schiene
Beschlagsarten
Z
Zugfeder-Beschlag
N
Normal-Beschlag
L
Niedrigsturz-Beschlag
H
Höhergeführter-Laufschienen-Beschlag
Bei Interesse an der Beschlagsart für
höhergeführte Tore wenden Sie sich bitte
an Ihren Hörmann Partner.
BZ
Zugfeder-Beschlag
mit flächenbündiger Blende
BL
Niedrigsturz-Beschlag
mit flächenbündiger Blende
Bestellmaße
LZ
Lichtes Zargenmaß
RM Rastermaßhöhe
RAM Rahmenaußenmaß (bei flächenbündiger
Blende)
min. = RM + 240 mm
max. = RM + 600 mm
(Torgliedhöhe des Tores)
DE
Deckenhöhe
N-Beschlag:
Handbedienung ≥ RM + 210 mm
mit Antrieb ≥ RM + 210 mm
mit Antrieb und
ThermoFrame ≥ RM + 255 mm
Z- / L-Beschlag:
Handbedienung ≥ RM + 100 mm
mit Antrieb ≥ RM + 115 mm
mit Antrieb und
ThermoFrame ≥ RM + 145 mm
LDH Lichte Durchfahrtshöhe
N-Beschlag:
Handbedienung = RM – 50 mm
mit Antrieb = RM
Z- / BZ-Beschlag:
Handbedienung = RM – 80 mm
mit Antrieb = RM – 30 mm
L- / BL-Beschlag:
Handbedienung = RM – 100 mm
mit Antrieb (LZ < 3000) = RM – 30 mm
mit Antrieb (LZ > 3000) = RM – 80 mm
GIM Garageninnenmaß
ET
Einschubtiefe
TB
Torblatt
BH Blendenhöhe
LH Laufschienenhöhe
DM Deckenabhängung Mitte
DH Deckenabhängung Hinten
OFF
Oberkante Fertigfußboden
Hinweis
Vor Einbau der Sectionaltore müssen
die Arbeiten an den Toröffnungen und
Garagenböden abgeschlossen sein. Der
Freiraum für den Toreinbau ist von Ver-
sorgungsleitungen, Heizgebläsen etc.
unbedingt frei zu halten.

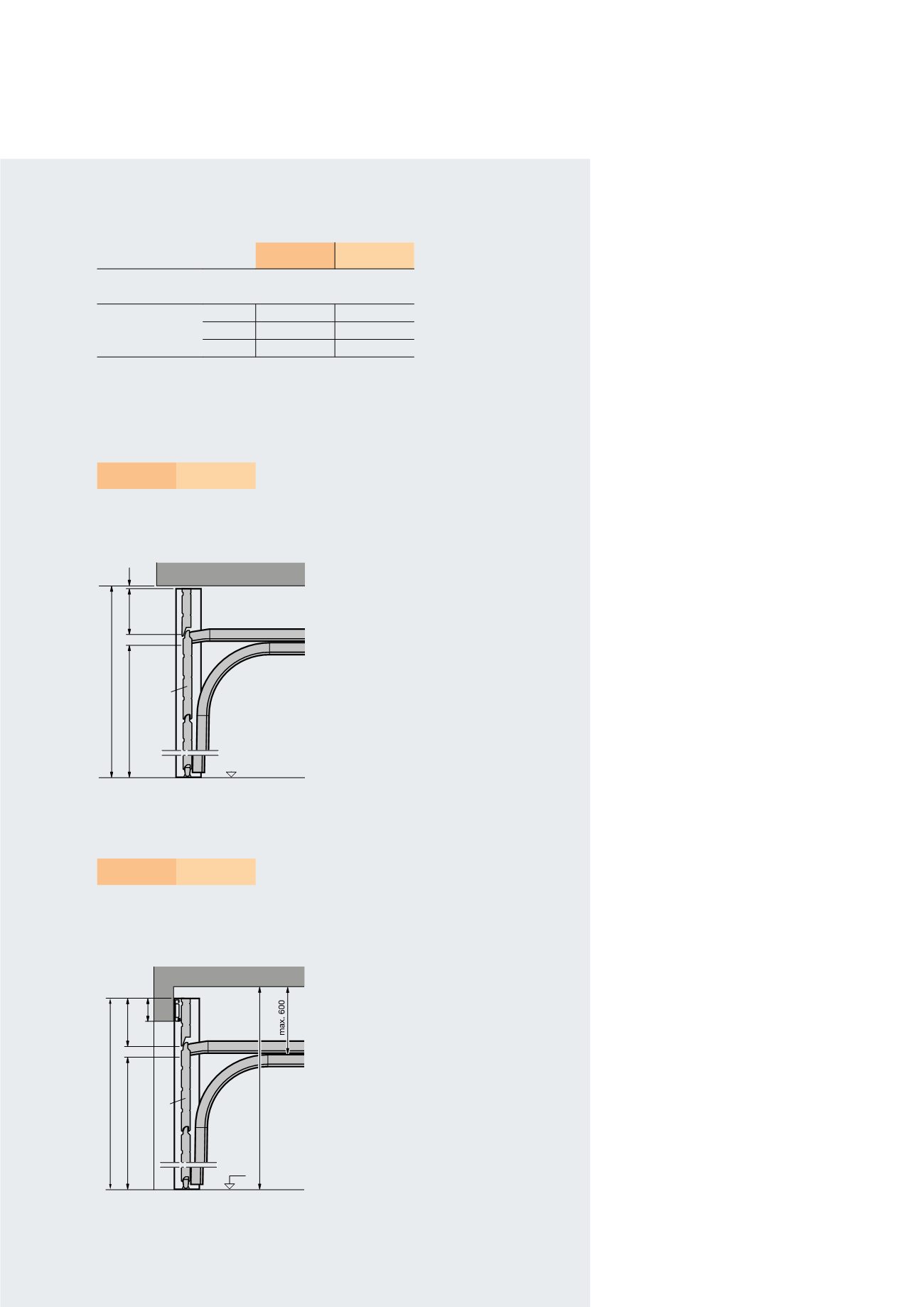

Vertikalschnitte
BZ-Beschlag BL-Beschlag ohne Sturz
OFF
77
